环氧树脂本身为热塑性的线型结构,受热后固态树脂可以软化、熔融,变成粘稠态或液态;液态树脂受热粘度降低。只有加入固化剂后,环氧树脂才能得到实用。当环氧树脂确定之后,固化剂对环氧树脂固化产物的最终性能具有重要的作用[1]。
本研究以国内市场上常用的固化剂为考察对象,通过对其与双酚A环氧树脂E51反应得到的固化树脂进行研究,摸索出固化剂结构对固化树脂性能之间的相互影响规律,为高性能固化剂的结构设计提供基础理论依据[2]。
1·实验
1.1原料

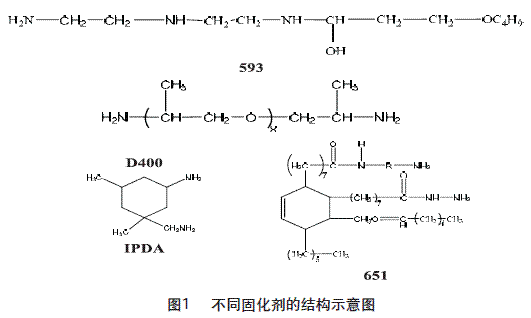

双酚A环氧树脂E51:南通星辰合成材料有限公司;593:蓝星化工新材料股份有限公司;D400:亨斯迈聚氨酯(中国)有限公司;IPDA:巴斯夫股份公司;651:尧山实业(上海)有限公司。固化剂593、D400、IPDA和651的具体结构见图1。丙酮:国药集团化学试剂有限公司。
1.2实验方法
1.2.1涂层制备

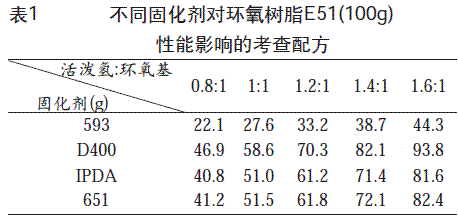

按照配方表1称取一定量的树脂和固化剂,室温下机械搅拌至体系均匀后,真空脱泡,然后用100μm的漆膜涂敷器在钢板(抛光并用丙酮清洗)上涂敷一层漆膜,用于附着力测试;剩下涂料浇注在底部为钢板(抛光并用丙酮清洗)的模具(~8mm)中,用于硬度和抗冲击性能测试。室温固化7d后测试各性能。
1.2.2性能测试

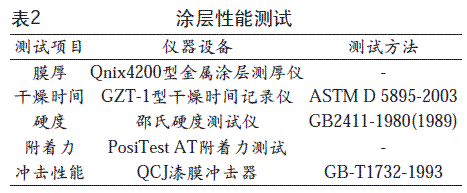

本文中用于涂层性能测试的仪器设备及方法见表2。
2·结果与讨论
2.1固化时间

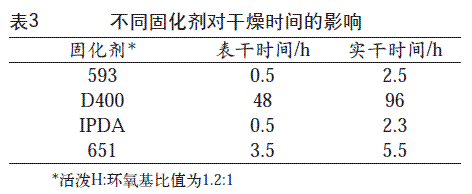

以活泼H:环氧基比值为1.2:1的这组固化剂为例,进行固化时间研究。从表3可明显看出,593和IPDA的固化速度很快,3h内即可实干;D400固化却非常慢,48h后才能表干。
2.2硬度

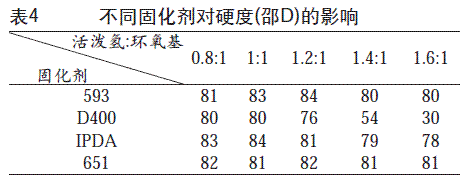

不同固化剂对固化树脂硬度的影响如表4所示。
对于不同种类的固化剂来说,固化剂结构对固化树脂的硬度影响不大,硬度在80邵D左右。这是因为本研究采用的高环氧值的双酚A环氧树脂E51,其分子链短,刚性基团数量多,固化树脂的硬度由环氧树脂决定,与固化剂的种类无关。
下一篇: 聚氨酯-丙烯酸酯-环氧树脂复合乳液制备法
上一篇: 全球涂料用乳液聚合物增5.4%
