深度挖掘水性木器漆技术痛点-水性封闭及高性能双组份水性木器漆应用解决方案

发布时间：2023/11/28 　　　　阅读：49 次

经过我们联固木器漆技术团队多年的潜心研究，深度挖掘水性木器漆行业技术痛点，联固沉淀出一系列水性木器漆独具特色的功能树脂，下面让我们来深度了解联固功能树脂的卓越性能。

一

Uacryl 7113

Uacryl 7113 是一款纯丙烯酸酯共聚而成的多相的、自交联的、核壳结构的丙烯酸乳液，采用特殊合成工艺，其乳液粒径较细，粒径分布均一，用于防涨筋底漆及常规的底面漆，提供：

■ 优异的防涨筋

■ 优异的耐水

■ 优异的抗堆叠

■ 优异的干湿膜透明度

■ 较快的干燥速度

技术指标

外观	清透微黄
最低成膜温度/MFFT	30℃
玻璃化温度/TG	40℃
固含/%	40%

性能展示

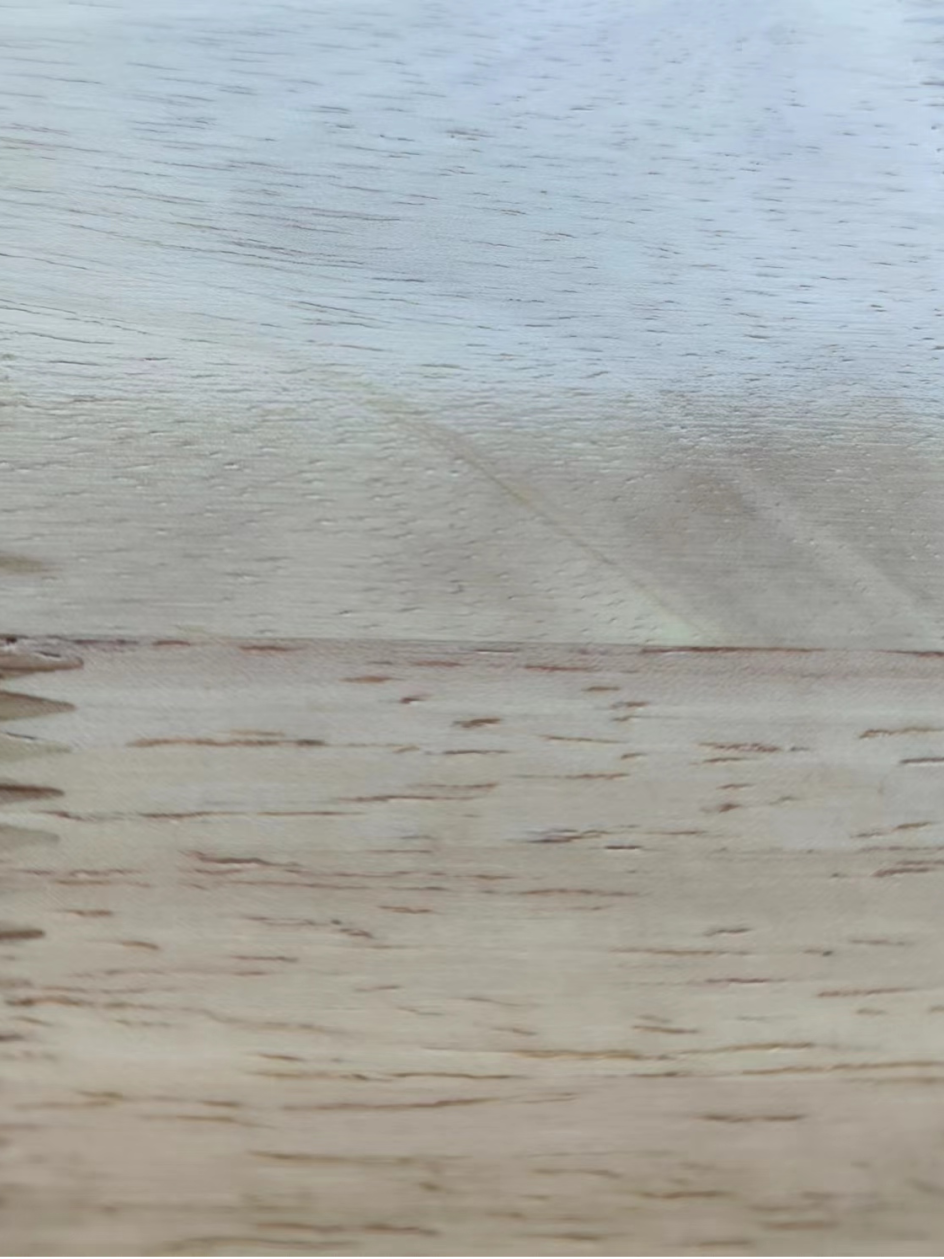

橡胶木防涨效果

Uacryl 7113

竞品

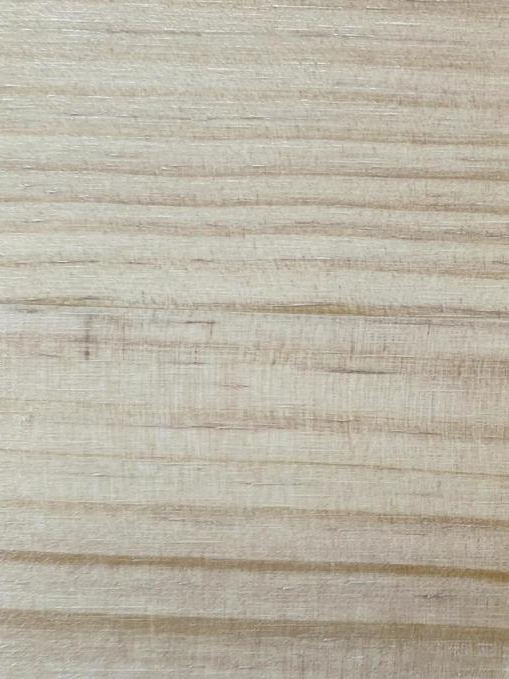

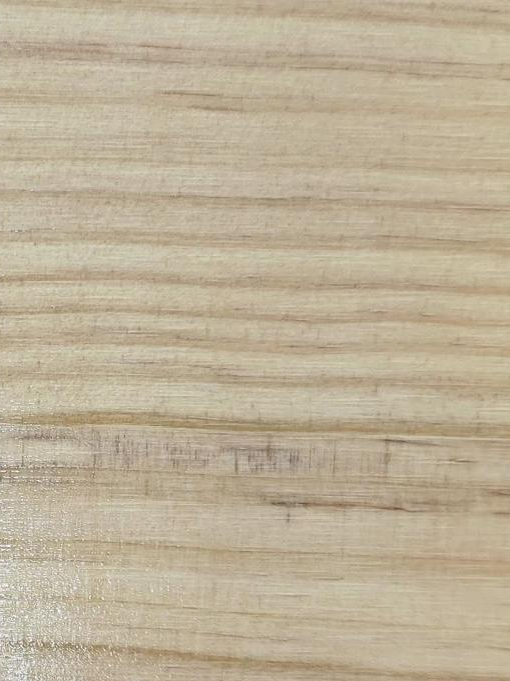

Uacryl 7113在松木上的色相

（不黄变效果）

Uacryl 7113

竞品

应用领域

■ 适用于橡胶木、松木等易涨筋基材及常规纯水性底面漆涂装。

二

4008H

4008H是一支单组分醇溶自固化多功能树脂，低气味，渗透性极佳，具有优异的封闭性，推荐应用于封闭底漆、底擦色或修色，提供：

■ 优异的防涨筋

■ 优异的耐水

■ 优异的封油封色效果

■ 优异的抗塌陷

■ 优异的擦色着色性

技术指标

外观	无色至微黄色透明液体
有效成份/%	60%
最低成膜温度/℃	可自成膜
硬度	H-2H

性能展示

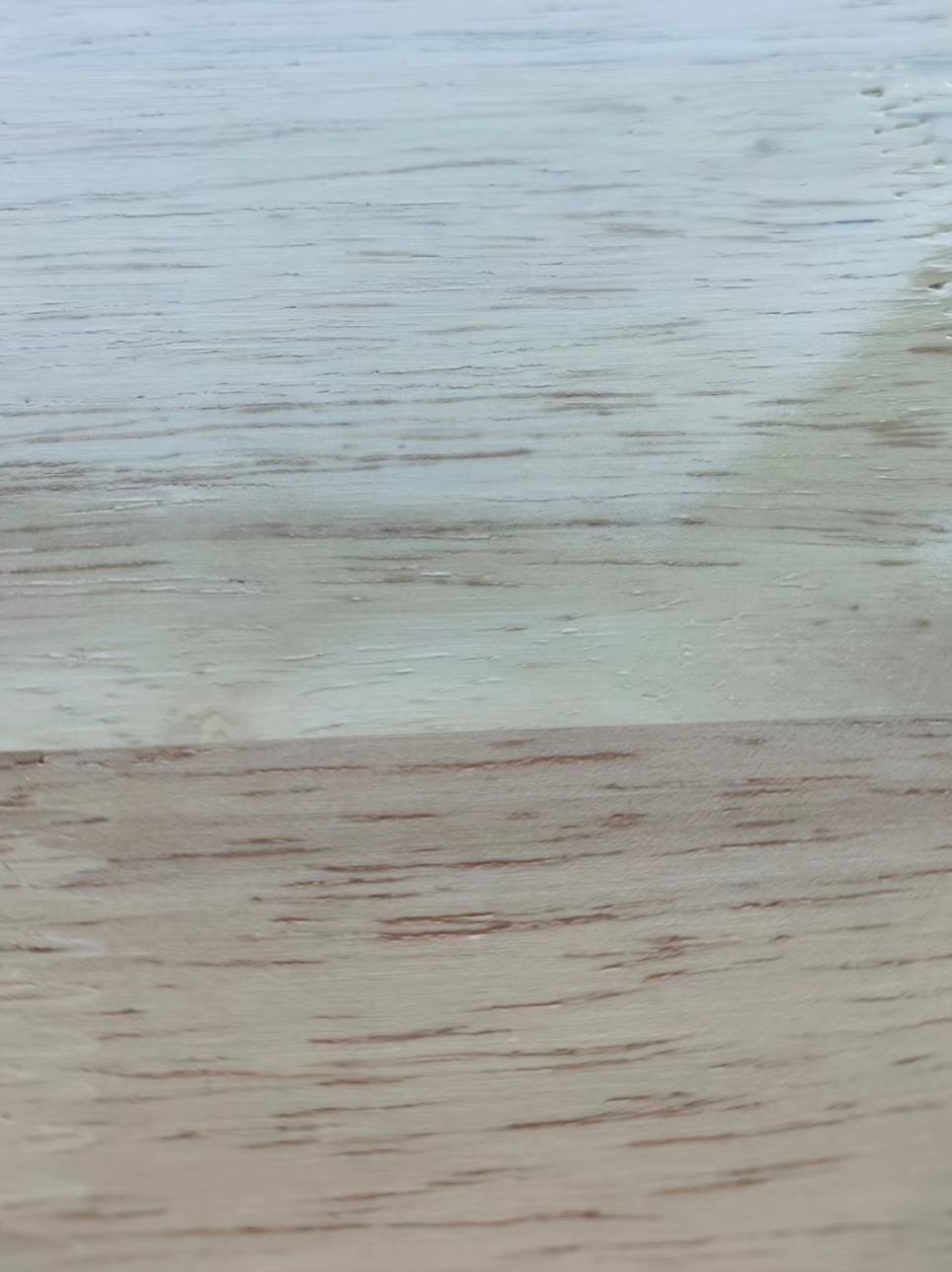

应用于橡胶木远胜市售醇溶防涨筋效果

4008H

竞品

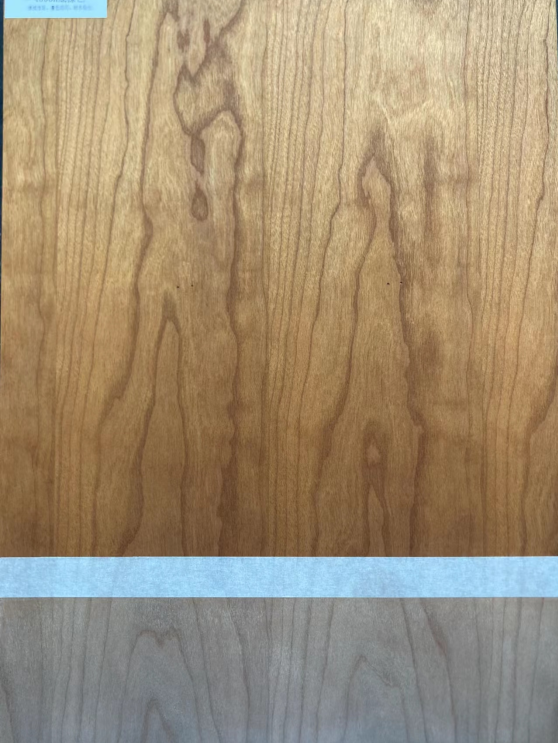

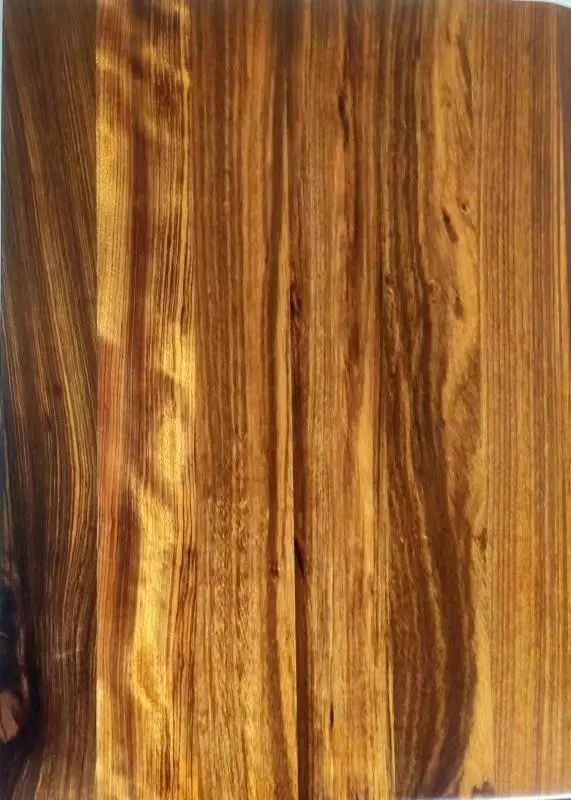

应用于擦色着色性好、擦拭性好

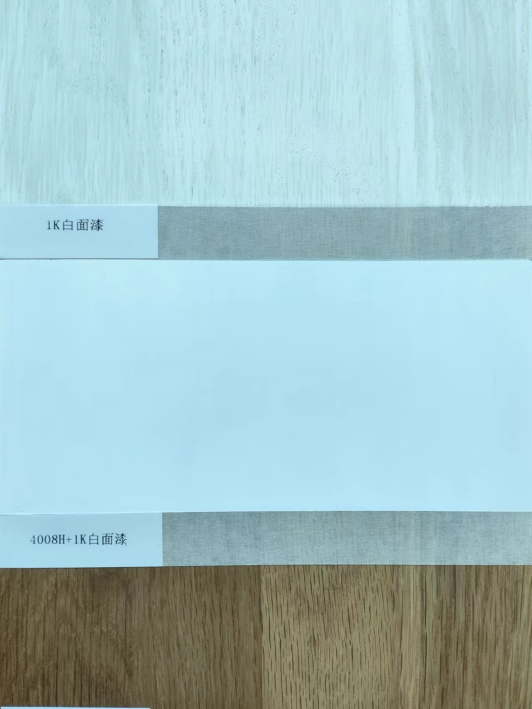

应用于红橡有良好的封单宁酸

与抗涨筋效果

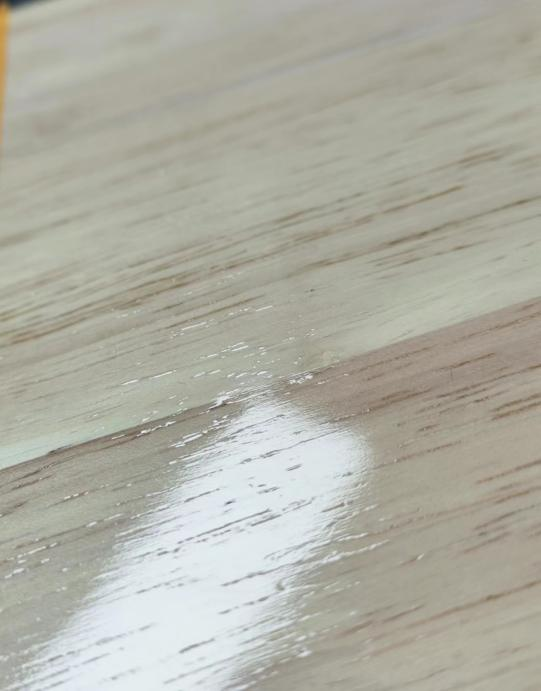

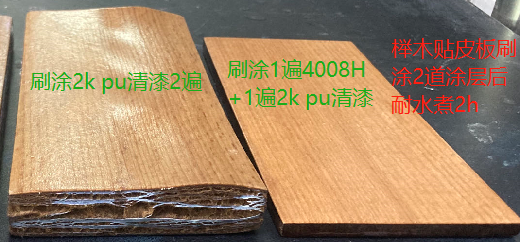

优异的耐水煮

4008H基本性能

检测项目	测试结果
表干（指触不黏手）	15min
可打磨时间	1h
硬度（隔夜）	H-2H
擦拭性（加色精）	好擦拭、展色好、不发花
可使用时间 (32℃，敞口放置)	5h
耐水煮	无开裂、无发白、板面正常
耐水(自干1h) /1d	极轻微水印可恢复，无发白、鼓泡、涨筋等现象
耐水（自干24h）/7d	无异常
耐化性（酸、碱、醇）/2h	无异常
施工性	可喷涂、擦涂、刷涂

应用领域

■ 适用于木器封闭底漆、底擦色或修色（防涨筋、着色双重功效单道涂装）。

三

Uacryl 0828A

Uacryl 0828A是一款快干型羟基丙烯酸二级分散体，其干湿膜透明度优异、丰满度优异，应用于高性能双组份水性透明面漆，提供：

■ 优异的丰满度

■ 优异的干湿膜透明度

■ 延长开放时间、优异的流平性

■ 优异的漆膜油润感和细腻感

技术指标

外观	微黄色半透明液体
固含（%w/w）	41%
羟基含量（对固%）	2.0
硬度	HB-F

性能展示

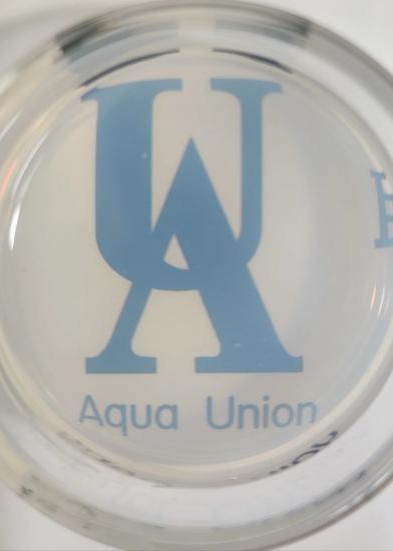

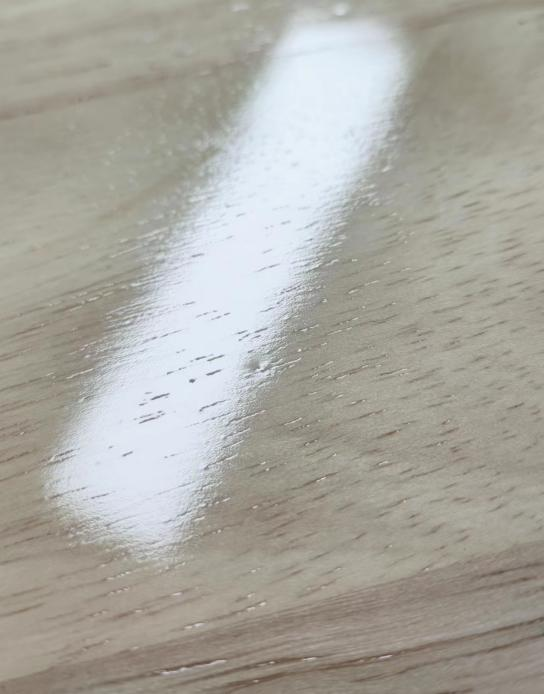

优异的湿膜清透性

三分光清面

Uacryl 0828A与常规1.6%低羟乳液

混拼后关键性能对比

检测项目	0828A+羟丙乳液A	羟丙乳液A
抗划伤	4.5 （轻划不易有亮印）	3.5
丰满度	4.5	3.5
透明度	4.5	3.5
手感	油润细腻	略干涩粗糙
流平	4.5	3.5

应用领域

■ 推荐与羟丙乳液互配应用于高性能双组份清面漆。

四

Uacryl 0828C

Uacryl 0828C是一款快干型羟基丙烯酸二级分散体,具有优异的颜填料润湿性，其丰满度优异，应用于高性能双组份水性白面漆，提供：

■ 优异的抗划伤

■ 优异的丰满度

■ 优异的漆膜油润感和细腻感

■ 延长开放时间、优异的流平性

■ 较高的性价比

技术指标

外观	乳白色液体
固含（%w/w）	41%
羟基含量（对固%）	2.0
硬度	HB-F

性能展示

Uacryl 0828C与常规1.6%低羟乳液混拼后

关键性能对比

检测项目	0828C+羟丙乳液B	羟丙乳液B
抗划伤	4.5（轻划不易有亮印）	3.5
丰满度	4.5	3.5
手感	油润细腻	略干涩粗糙
流平	4.5	3.5

应用领域

■ 推荐与羟丙乳液互配应用于高性能双组份白面漆。

即刻索样

长按识别二维码

即可联系我们索样

END

下一篇：没有了

上一篇： 联固水性蓖麻油聚氨酯砂浆自流平乳液&固化剂新品推出

[ 打印本页 ]　　　[ 关闭窗口]

新闻中心
